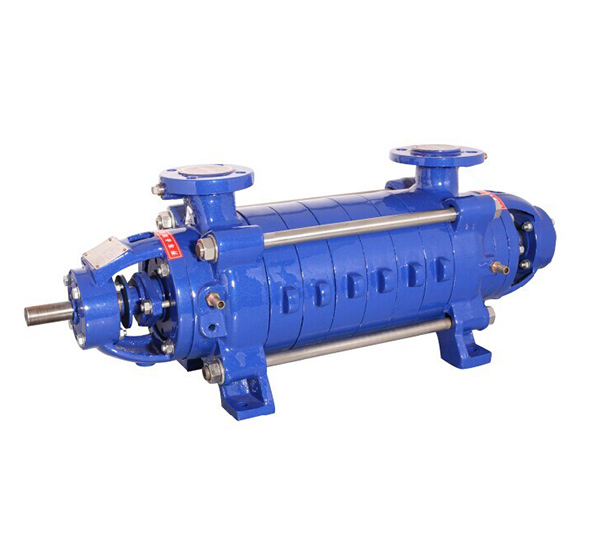

DG多級鍋爐給水泵

一、用途

1.1 DG型多級泵是臥式多級離心泵

它適合于輸送清水（含雜質量小于1%。顆粒度小于0.1毫米）及物理化學性質類似于清水的其它液體。

D型泵輸送介質溫度不大于80℃，它適用于礦山排水和工廠，城市供水等場合。

DG型泵輸送介質溫度不大于105℃，它適用于小型鍋爐給水泵或輸送類似的熱水等場合。

1.2  本型系列性能范圍（按規定點）：

流量：6.3~450m3/時

揚程：50~650米

1.3   型號意義說明

二、結構說明

本型泵主要由殼體部分，轉子部分，平衡機構，軸承部分及密封部件組成。

1、殼體部分

殼體部分主要由吸入段、中段、吐出段、導葉、軸承體等用螺栓聯接而成。泵的旋轉方向，從驅動端看泵為順時針?lè)较蛐D(zhuǎn)。

2、轉子部分

轉子部分主要由軸及裝在軸上的葉輪，軸套，平衡盤等零件組成。軸上零件采用平鍵和軸套螺母緊固使之與軸成為一體，整個轉子由兩端軸承支承在泵殼體中。轉子部件中葉輪數是根據泵級數而定的。

本型號泵在使用時，軸封一定要接水封水。采用的水封水分兩種情況:一種是采用級葉輪的出水，另一種是引用外來水。凡表2中標明接水塞水的均有引用外來水封水，未標明接水封水的均是采用級葉輪的出水作水封水。軸封的填料松緊程度必須適當，當液體能一滴一滴滲出為宜。當被輸送的介質溫度高于80七時，必須向水冷填溫壓蓋和軸封冷卻室通人液卻水，冷卻水和引用外來的水封水均為常溫清水，冷卻水水壓為1.5-3公斤/厘米2,水封水的壓力要高于密封腔為0.5-1公斤/厘米二各型泵的水封和軸封冷卻室卻水的管路接口位置不同，管路接口沿軸向的位置見泵結構圖。

3、平衡機構

平衡機構由平衡環、平衡套、平衡盤及平衡管路等組成。

4、軸承部分

軸承部分主要由軸承體和軸承組成。本型泵軸承有滑動軸承和流通動兩種。軸承均不承受軸向力，泵在運行中，轉子部分在泵殼體中應能自由地軸向游動，不能采用向心球軸承，各型泵采用的軸承見表1

5、泵的密封及冷卻

殼體部分中的吸入段、中段、吐入段、導葉的結合面涂以二硫化鋁潤滑脂密封。

轉子部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時，應予及時更換.本型號在使用時，填料環的位置安放要正確，各型泵的填料及填料環的分布情況見表2。

圖1  DG型多級泵結構圖

1、軸承體     2、吸入段    3、平衡管     4、導葉套     5、葉輪     6、導葉     7、密封環    8、中段     9、吐出段     10、平衡盤    11、尾蓋    12、填料     13、O型密封圈    14、軸承部件  15、水冷填料壓蓋

三、DG型鍋爐給水泵性能表
